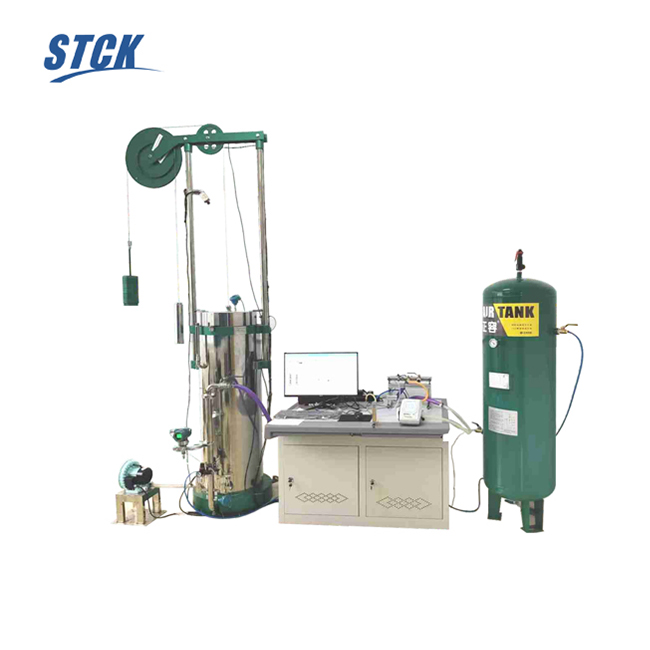

鐘罩式氣體流量標準裝置

STLJQ型鐘罩式氣體計量器是以空氣為介質，對氣體流量計進行檢定，測試的標準裝置（以下簡稱裝置）。
鐘罩式氣體流量檢定裝置可檢定轉子流量計、燃氣表、小型孔板和噴嘴及其它形式的氣體流量計。

19693786536

產品介紹

鐘罩式氣體流量標準裝置是一種用于校準氣體流量儀表的標準裝置，其原理是利用鐘罩內氣體流動的特性來實現流量的精確測量。該裝置通常由鐘罩、壓力控制裝置、溫度控制裝置、流量測量裝置等部分組成，能夠提供穩定、準確的氣體流量標準。

STLJQ型鐘罩式氣體計量器是以空氣為介質，對氣體流量計進行檢定，測試的標準裝置（以下簡稱裝置）
鐘罩式氣體流量檢定裝置可檢定轉子流量計、燃氣表、小型孔板和噴嘴及其它形式的氣體流量計。

產品優勢

STLJQ型全自動燃氣表檢定裝置特點：

裝置檢定過程符合JJC577-2005計量檢定規程；

一次可以檢定1-4塊燃氣表；

計算機控制檢定全過程；

每塊燃氣表可以進行動態檢測；

該套裝置可以檢定G1.6-G40皮膜式燃氣表；

檢定記錄、檢定結果自動生成。

STQJT型智能氣動式燃氣表檢定裝置特點：

可以對鐘罩實現自動控制；

一次可以檢定1-4塊膜式燃氣表；

每塊表可實施動態檢測；

電控選擇流量點；

手控式氣動夾表器；

被檢表誤差自動生成并顯示在控制器屏幕上。

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

型號	規格（L）	外型尺寸	工作壓力Kpa	流量范圍m3/h	不確定（L）	壓力波動	重量 KG
型號	規格（L）	長寬高	工作壓力Kpa	流量范圍m3/h	不確定（L）	壓力波動	重量 KG
STLJQ-20	20	6005502430	1~1.6	0.6~1.2	0.2~0.5級	≤ 20Pa~50Pa	100
STLJQ-30	30	7006502550		0.6~1.2			280
STLJQ-50	50	120010002100		1.2~3			320
STLJQ-100	100	130010003000		3~6			360
STLJQ-200	200	160012003400		6~12			500
STLJQ-500	500	270012004700	1.3~1.8	12~30			1000
STLJQ-1000	1000	320015005400	2~2.25	12~60			1300
STLJQ-2000	2000	370019006200	2~2.5	30~120			1700
STLJQ-20000A	2000	370019006745	4.5~5	30~120

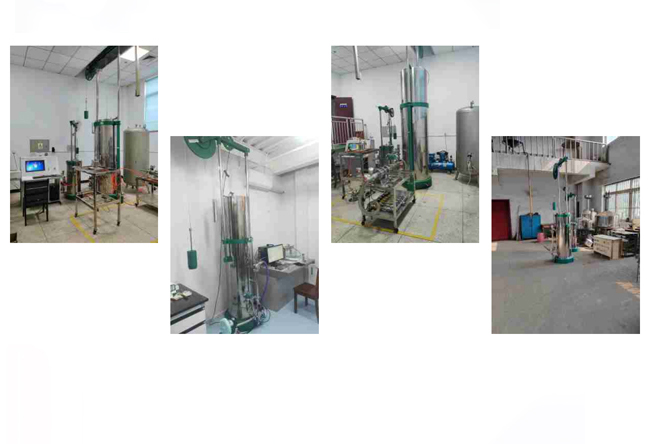

產品安裝

安裝注意事項

選擇安裝地面平整、便于安裝及人員操作的地方，避免因地面不平引起管道內有氣泡或者水流不穩的情況。

檢定裝置的安裝，應該盡量使用航吊操作，避免因人工搬抬造成的人員及設備的損壞。

應盡量安裝在干燥通風處，避免日曬雨淋、避免環境溫度過高或者過低影響裝置的使用壽命。

行業應用

1、國家或省、市法定計量技術機構或授權的檢定中心（站）對各類液體流量儀表新產品定型鑒定（樣機試驗）、首次檢定、周期檢定、仲裁檢定及監督檢查。
2、石化、冶金、水利、電力、城鎮供水等行業各大中型企業計量中心（站）對各類液體流量儀表的驗收、檢修或測試。
3、氣體流量儀表生產企業的產品性能調試與出廠檢定。
